Zusammenfassung
Es kann vorkommen, dass einige DWG-Dateien (AutoCAD-Datei für Zeichnungen) unvollständig (leer) sind, die von d.ecs rendition service und ZWCAD in eine PDF-Datei umgewandelt werden.
Die in eine PDF-Datei umgewandelten DWG-Dateien haben nur leere Seiten, auf denen lediglich ein Rahmen ohne weiteren Inhalt angezeigt wird.
In diesem KB-Artikel erfahren Sie, wie Sie das Problem beheben können.
Lösung
Die Ursache für den fehlenden Inhalt der ursprünglichen DWG-Datei liegt daran, dass d.ecs rendition service beim Anzeigen der Zeichnung den Fokus herauszoomt, und zwar bis alles - auch der Rahmen - gedruckt werden kann.
Wenn die ursprüngliche Grafik (DWG-Datei) sehr klein ist, wird die Grafik auf dem vollständigen Druck nicht mehr angezeigt.

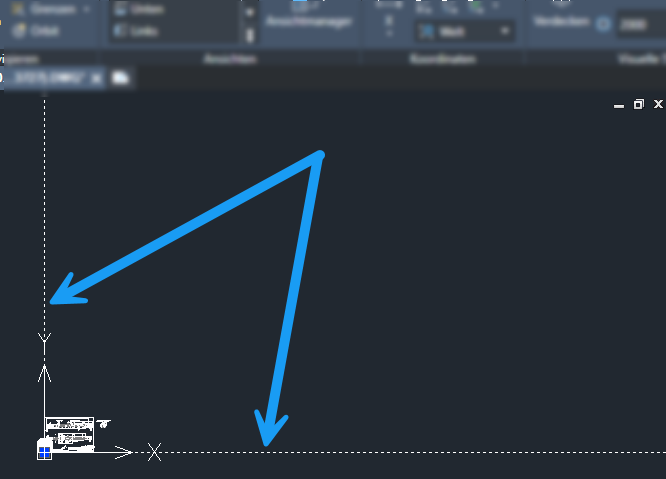

Sie können die ursprüngliche DWG-Datei in einer entsprechenden Anwendung nachbearbeiten, indem Sie die Rahmenlinien entfernen. Der Inhalt wird nun vollständig angezeigt.
